電池是新能源車的核心，是價(jià)值含量最高的零部件，占比40%。動(dòng)力電池企業(yè)價(jià)值主要取決于技術(shù)、行業(yè)份額、未來的成長空間。電池封裝制造的疊片技術(shù)，在空間利用與內(nèi)阻放熱表現(xiàn)更優(yōu)，隨著工藝逐漸成熟，優(yōu)勢凸顯。蜂巢能源是疊片技術(shù)創(chuàng)新代表，也是動(dòng)力電池領(lǐng)域的后起之秀，蜂巢的第三代高速疊片技術(shù)將疊片效率提升至0.125秒/片，超越前一代技術(shù)200%。此外，進(jìn)入前十梯隊(duì)的瑞普蘭鈞和捷威動(dòng)力也值得關(guān)注。捷威動(dòng)力是復(fù)星高科領(lǐng)投的科技企業(yè)。瑞普蘭鈞背靠“鎳王”青山控股，動(dòng)力電池高鎳化，擁有上游原料的供應(yīng)優(yōu)勢。新能源汽車的高速增長，帶動(dòng)上游碳酸鋰需求擴(kuò)張，對于鋰資源的爭奪愈演愈烈，擁有資源儲(chǔ)備的企業(yè)有競爭優(yōu)勢。2020年1月至2022年12月，碳酸鋰市場價(jià)格從4萬元/噸漲到超51萬元/噸，漲幅10倍以上。贛鋒鋰業(yè)、天齊鋰業(yè)等上游企業(yè)受益，部分布局了國內(nèi)外鋰礦的電池企業(yè)也間接獲利。

　　電芯疊片是鋰電池中段生產(chǎn)的核心環(huán)節(jié)：

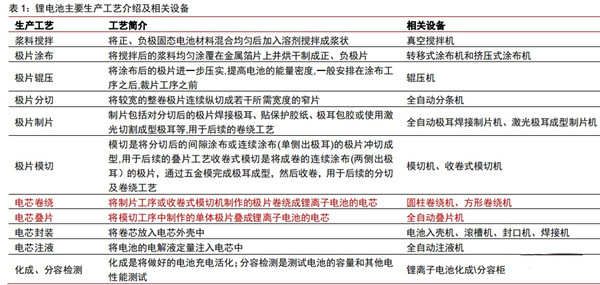

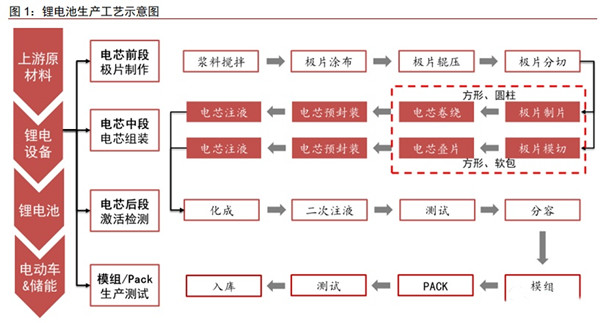

　　鋰電池制造可統(tǒng)一分為極片制作、電芯組裝、電芯激活檢測和模組/Pack 封裝四大工序，其中，電芯組裝屬于中段生產(chǎn)環(huán)節(jié)，主要包括卷繞或疊片、電芯預(yù)封裝、電芯注液等工序。卷繞是指將制片工序或收卷式模切機(jī)制作的極片卷繞成電芯，疊片指的是將模切工序中制作的單體極片疊成電芯。通常來說，卷繞用于方形和圓柱電池，疊片用于方形和軟包電池。根據(jù) GGII 測算數(shù)據(jù)，在鋰電設(shè)備中，中段設(shè)備價(jià)值量占比約為 35%，其中，卷繞/疊片機(jī)是中段設(shè)備的核心，價(jià)值量占比約 70%。

　　一、疊片與卷繞的工藝差別主要在模切和極組成型

　　在模切工序，傳統(tǒng)卷繞采用雙邊模切，模切極耳間距不等，沖切位置有 Mark 孔進(jìn)行定位;而疊片采用單邊模切，極耳間距相同，會(huì)進(jìn)行等間距切斷。在極組成型工序，卷繞正負(fù)極片連續(xù)，疊片是片狀物料，在層數(shù)相同的情況下，相較于卷繞電池，疊片電池的極耳數(shù)量多一倍，同時(shí)隔膜張力幾乎為零，孔隙率和原材料保持一致。目前市場上主流疊片機(jī)設(shè)備路線主要有 Z 字型疊片機(jī)、切疊一體機(jī)、熱復(fù)合疊片機(jī)和卷繞一體機(jī)四種，其中 Z 型疊片目前在國內(nèi)應(yīng)用最廣泛，熱復(fù)合疊片機(jī)技術(shù)難度更高，卷疊一體機(jī)涉及到日韓專利，國內(nèi)應(yīng)用較少。

　　二、疊片顯著提升電池能量密度和安全性,劣勢在于效率和工藝控制等方面

　　和卷繞電池相比，疊片電池具有一定優(yōu)勢：

　　1、更高的體積能量密度上限：在相同體積的電芯設(shè)計(jì)情況下，疊片電芯的能量密度高出約 5%左右

　　2、更穩(wěn)定的內(nèi)部結(jié)構(gòu)和更高的安全性：不存在拐角內(nèi)應(yīng)力不均勻問題，每層膨脹力接近，因此可以保持界面平整，內(nèi)部結(jié)構(gòu)更穩(wěn)定，同時(shí)拐角處受力均勻，斷裂風(fēng)險(xiǎn)降低

　　3、更長的循環(huán)壽命：極耳數(shù)量是卷繞電池的 2 倍，內(nèi)阻相應(yīng)降低 10%以上，循環(huán)壽命比卷繞高 10%左右

　　4、更適合做高倍率、大尺寸和異型電池。但疊片也存在生產(chǎn)效率較低、良率較低、設(shè)備投資大、工藝難度大等劣勢，是此前制約大批量生產(chǎn)的主要因素。

　　三、方形大尺寸電池成為趨勢之下，疊片有望得到大規(guī)模應(yīng)用

　　在三種不同形態(tài)的鋰電池中，圓柱電池僅使用卷繞工藝，軟包工藝僅使用疊片工藝，方形電池既可以使用卷繞也可以使用疊片工藝。目前，全球頭部電池企業(yè)未來產(chǎn)品規(guī)劃逐漸向疊片電池切換。鑒于疊片電池在能量密度以及安全性等方面優(yōu)于卷繞電池，伴隨疊片技術(shù)的不斷發(fā)展，我們預(yù)計(jì)未來方形電池中疊片工藝有望得到大規(guī)模使用。我們預(yù)測，到 2027 年采用疊片設(shè)備的電池產(chǎn)能達(dá)到 845GWh，對應(yīng)疊片機(jī)設(shè)備空間約 319 億元，折合未來 5 年 CAGR 達(dá)到 35%。

　　四、電芯疊片：鋰電池中段生產(chǎn)的核心環(huán)節(jié)

　　疊片與卷繞為鋰電池中段生產(chǎn)的核心環(huán)節(jié)，GGII 測算價(jià)值量占中段設(shè)備約 70%。各類鋰電池的制造可統(tǒng)一分為極片制作、電芯組裝、電芯激活檢測和模組/Pack 封裝四大工序。其中，電芯組裝屬于鋰電池電芯生產(chǎn)的中段環(huán)節(jié)，主要包括卷繞或疊片、電芯預(yù)封裝、電芯注液等工序，卷繞是指將制片工序或收卷式模切機(jī)制作的極片卷繞成電芯，疊片指的是將模切工序中制作的單體極片疊成電芯。通常來說，卷繞用于方形和圓柱電池，疊片用于方形和軟包電池。根據(jù) GGII 測算數(shù)據(jù)，在鋰電設(shè)備中，中段設(shè)備價(jià)值比重約為 35%，其中，卷繞/疊片機(jī)是中段設(shè)備的核心，價(jià)值占中段設(shè)備約 70%。

　　疊片與卷繞的主要差別在于模切和極組成型兩道工序。傳統(tǒng)方形電池卷繞工藝與疊片工藝流程差異主要在模切工序和極組成型工序，其他工序的加工方法差別不大。

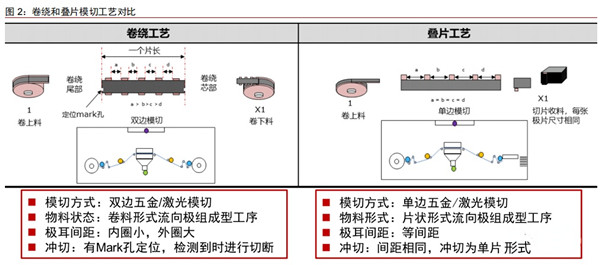

　　模切工序主要差異：

　　1、模切方式，傳統(tǒng)卷繞采用雙邊五金或者激光模切方式，模切完成后分切收卷，以卷料形式流向極組成型工序，疊片則大多采用單邊五金或者激光模切方式，模切后以片狀物料流向極組成型工序。

　　2、極耳間距，卷繞的模切極耳間距不等，內(nèi)圈間距小，外圈間距大，極耳的間距依據(jù)卷繞每圈的周長差進(jìn)行設(shè)計(jì)，這樣可以保證卷繞后的極組極耳落在同一位置，疊片的極耳則是等間距的。

　　3、沖切位置，卷繞會(huì)根據(jù)電芯要求在片長位置設(shè)置 Mark 定位孔，卷繞時(shí)檢測到 Mark 孔時(shí)會(huì)進(jìn)行切斷，而疊片極耳間距相同，會(huì)進(jìn)行等間距切斷。

　　極組成型工序主要差異：

　　1、極片狀態(tài)，卷繞的正負(fù)極片連續(xù)，疊片的正負(fù)極片是片狀物料。

　　2、極組完成判定，卷繞檢測到 Mark 孔時(shí)進(jìn)行裁斷，完成極組卷繞，疊片則按照正負(fù)極片的設(shè)定數(shù)量進(jìn)行疊片，達(dá)到設(shè)定值時(shí)完成一個(gè)電池的疊片。

　　3、極組形態(tài)，在層數(shù)相同條件下，疊片電池的極耳數(shù)較卷繞電池多一倍。

　　4、隔膜張力控制，卷繞在高速卷繞過程中隔膜會(huì)產(chǎn)生一定的張力，孔隙率會(huì)發(fā)生微小的變化，而疊片在極組成型時(shí)張力幾乎為零，孔隙率和原材料保持一致。

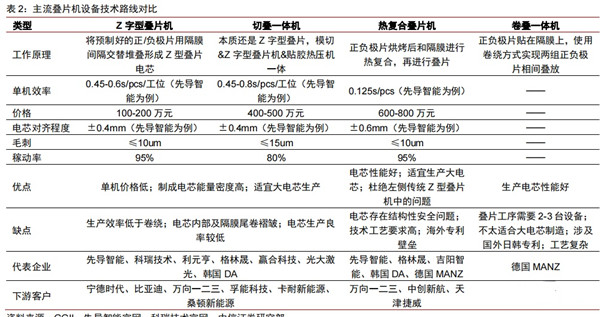

　　目前市場上主流疊片機(jī)設(shè)備路線主要有四種，分別為 Z 字型疊片機(jī)、切疊一體機(jī)、熱復(fù)合疊片機(jī)和卷繞一體機(jī)。其中，Z 字型疊片機(jī)和切疊一體機(jī)本質(zhì)上都屬于 Z 型疊片，目前在國內(nèi)應(yīng)用最廣泛。熱復(fù)合疊片機(jī)是將烘烤后的正負(fù)極片與隔膜熱復(fù)合，隨后經(jīng)輥壓，裁切成復(fù)合單元再進(jìn)行疊片，相較于 Z 字型疊片多熱復(fù)合和輥壓等工序，技術(shù)難度更高。卷疊一體機(jī)是指將正負(fù)極片裁切成單元，分別貼在隔膜上，然后用卷繞的方式，實(shí)現(xiàn)兩組正負(fù)極片相間疊放;卷疊一體機(jī)設(shè)計(jì)牽扯到國外日韓專利，例如 LG 新能源使用的是德國MANZ 制造的卷疊一體機(jī)鋰電設(shè)備。

　　五、疊片優(yōu)劣勢分析：提升電池能量密度和安全性受限于效率和工藝問題

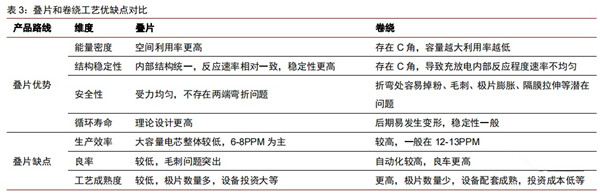

　　總結(jié)：疊片工藝能更好提升電池性能，但是存在生產(chǎn)效率低、設(shè)備投資大等問題。和卷繞電池相比，疊片電池在理論上具有更高的體積能量密度上限、更穩(wěn)定的內(nèi)部結(jié)構(gòu)和更長的循環(huán)壽命等優(yōu)點(diǎn)，同時(shí)更適合生產(chǎn)高倍率電池、大尺寸電池和異型電池，但也存在生產(chǎn)效率較低、良率較低、設(shè)備投資大、工藝難度大等缺點(diǎn)。

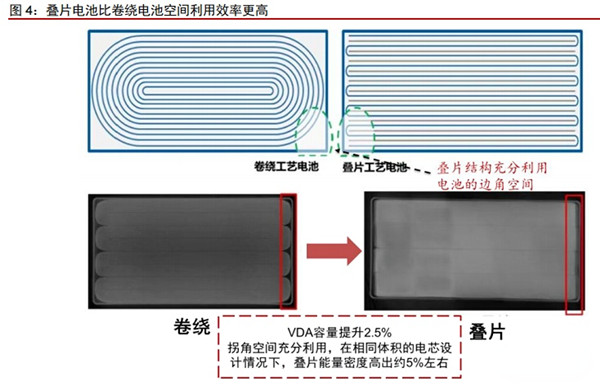

　　疊片空間利用率較高，有利于提升電池能量密度。卷繞電池在卷繞拐角部有弧度，在空間利用率上要低于疊片電池，而疊片結(jié)構(gòu)可以充分利用電池的邊角空間，根據(jù)《中國車規(guī)級(jí)動(dòng)力高速疊片電池發(fā)展白皮書》數(shù)據(jù)，從卷繞到疊片，VDA 容量提升約 2.5%，在相同體積的電芯設(shè)計(jì)情況下，疊片電芯的能量密度高出約 5%左右。

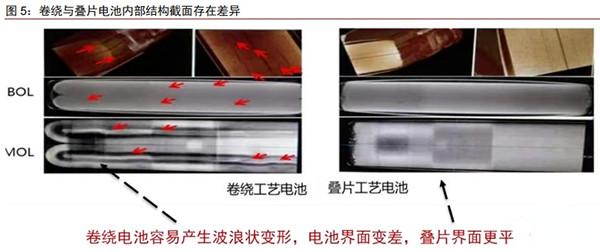

　　疊片電池不存在拐角內(nèi)應(yīng)力不均勻問題，內(nèi)部結(jié)構(gòu)更加穩(wěn)定。在電池循環(huán)過程中，伴隨鋰離子的嵌入，正負(fù)極片均有膨脹，卷繞電池由于拐角處內(nèi)外層內(nèi)應(yīng)力不一致，容易產(chǎn)生波浪狀變形，導(dǎo)致電池界面變差，電流分布不均勻，內(nèi)部結(jié)構(gòu)不穩(wěn)定。而疊片電池不存在拐角內(nèi)應(yīng)力不均勻問題，每層膨脹力接近，因此可以保持界面平整，內(nèi)部結(jié)構(gòu)更穩(wěn)定。

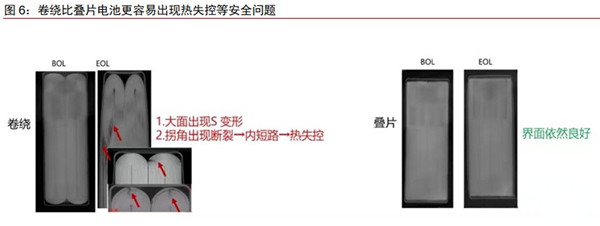

　　疊片電池安全性更高。在電池循環(huán)過程中，卷繞電池拐角處內(nèi)應(yīng)力無法充分釋放，可能導(dǎo)致拐角處斷裂，進(jìn)而產(chǎn)生脫粉、毛刺等問題，甚至引發(fā)電池內(nèi)短路，帶來熱失控風(fēng)險(xiǎn)。而疊片電池拐角處受力均勻，大大降低電池安全風(fēng)險(xiǎn)問題。
